Dans cet article, je vais détailler le remplacement d'une carte mère serveur HP modèle Proliant ML350.
En bas d'image, les double fiches SATA du contrôleur RAID ainsi que la carte mémoire du RAID.
Afin de pouvoir retirer la carte mère du boitier, il à été nécessaire d'enlever les deux ventilateurs arrière.
Extraction du ventirad (ventilateur et radiateur) du processeur. Il faut également changer la pâte thermique. Pour retirer l'ancienne pâte, nous avons utilisé une serviette à base d'alcool.
Le processeur et son support
La carte-mère toute neuve de gauche remplacera la défectueuse de droite
On repose le ventirad sur le processeur.
La pâte thermique s'étale sur le processeur grâce à la pression du ventirad.
On installe la mémoire RAM par paire (port 1 et 5, port 2 et 6, etc...)
On réinstalle les ventilateurs arrière et on reconnecte les câbles d'alimentation et les câbles data.
Le serveur est un beau jour tombé en panne.
Après divers diagnostics de test (RAM, HDD, Alimentation) on est arrivé à la conclusion que la carte mère avait rendu l’âme.
Nous avons donc commandé une nouvelle carte-mère. La tâche consiste à remplacer la pièce défectueuse.
Voici l'élément à retirer. La carte mère à déjà été dépouillée de sa mémoire RAM. Il reste à retirer le processeur et déconnecter les câbles data et les câbles d'alimentation.
On commence par repérer tous les câbles connectés et on les enlève en gardant souvenir où les rebrancher par la suite. En main, le câble SATA qui relie la carte-mère au lecteur CD.
En bas d'image, les double fiches SATA du contrôleur RAID ainsi que la carte mémoire du RAID.
Extraction du ventirad (ventilateur et radiateur) du processeur. Il faut également changer la pâte thermique. Pour retirer l'ancienne pâte, nous avons utilisé une serviette à base d'alcool.
Le processeur et son support
La carte mère mise à nu
Suite du démontage, après avoir dévissé la carte mère de son support, on l'enlève délicatement du boitier.
Boitier vidé
La carte-mère toute neuve de gauche remplacera la défectueuse de droite

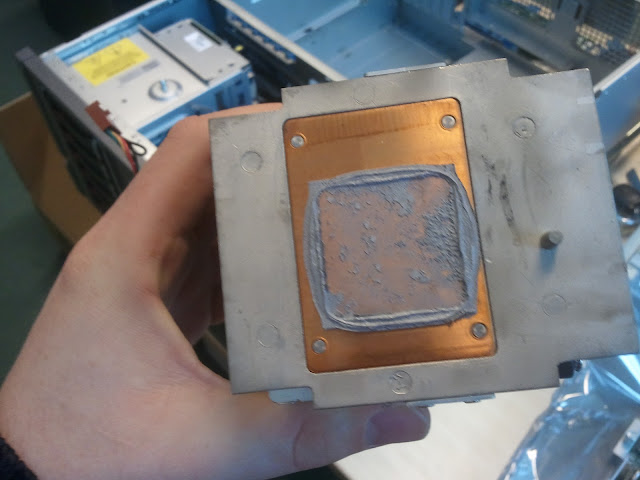

Il est temps de nettoyer le ventirad ainsi que le processeur de sa vieille pâte thermique
Suite au nettoyage et au replacement du processeur dans son nouveau socle.
On applique de la pâte thermique directement sur le processeur
On repose le ventirad sur le processeur.
La pâte thermique s'étale sur le processeur grâce à la pression du ventirad.
On installe la mémoire RAM par paire (port 1 et 5, port 2 et 6, etc...)
On réinstalle les ventilateurs arrière et on reconnecte les câbles d'alimentation et les câbles data.
On peut ensuite réamorcer le serveur afin de vérifier son bon fonctionnement et finaliser la tâche.
